トルクレンチ（ダイヤル型）測定

DB100N

DBE1000N

※商品の仕様及び外観等は予告なく変更する事がありますので、ご了承ください。

※最寄り営業所により取扱い機種及び仕様が異なる場合がありますので、お手数ですが事前にお問合わせください。

確認事項
①締付用or測定用 ②トルク値 ③ソケット有無 ④角ドライブ寸法
商品コード DQLE DQLE DQLE DQLE DQLE DQLE DQLE DQLE
型式 DB100N DB200N DB280N DB420N DBE560N DBE850N DBE1000N DBE1400N
メーカー 東日製作所 東日製作所 東日製作所 東日製作所 東日製作所 東日製作所 東日製作所 東日製作所
重量 (kg) 0.7 1 1.65 2.5 4 6.1 6.4 8.6
トルク能力範囲（N・m）最小～最大 10～100 20～200 30～280 40～420 50～560 100～850 100～1,000 200～1,400
トルク能力範囲（N・m）1目盛 1 2 5 5 5 10 10 20
寸法（mm）有効 長L 310 410 600 800 1,000 1,250 1,350 1,600
寸法（mm）全長 L1 400 500 690 890 1,100 1,360 1,490 1,740
寸法（mm）全幅 B 77.2 77.2 77.2 91 91 91 91 91
寸法（mm）ダイヤル外径 D 69 69 69 81 81 81 81 81
寸法（mm）角ドライブ a 12.7 12.7 19.05 19.05 19.05 25.4 25.4 25.4
寸法（mm）角ドライブ b 14 14 20.5 20.5 20.5 26.5 26.5 26.5
寸法（mm）頭部 e 29.5 33.2 31.6 32.6 38.6 37.4 32.5 41.5
寸法（mm）頭部 h 43.5 47.5 52.1 53.1 59.1 63.9 59 68
寸法（mm）頭部 R 18.5 21.5 21.5 18 21 25 25 30
寸法（mm）本体 L1 723 805 805 730
寸法（mm）本体 d 31.3 35.4 35.4 34 34 38 38 34
寸法（mm）本体 d0 40 45 45 51
寸法（mm）本体 L0 180 230 300 300 420 500 500 500

商品に関するお問合せ先

最寄営業所までお問合せください

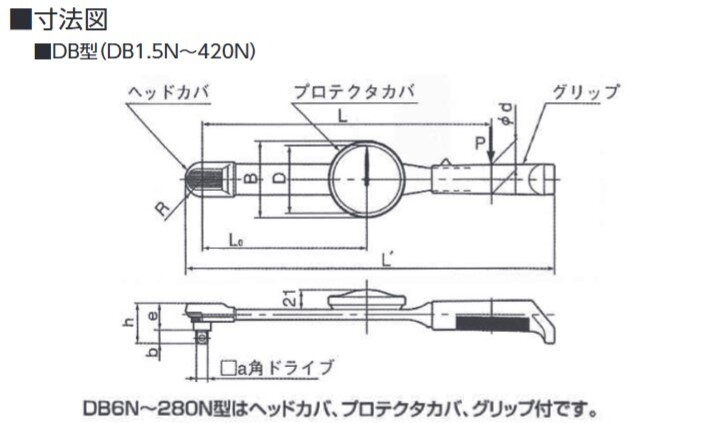

トルクレンチ（DB型寸法図）

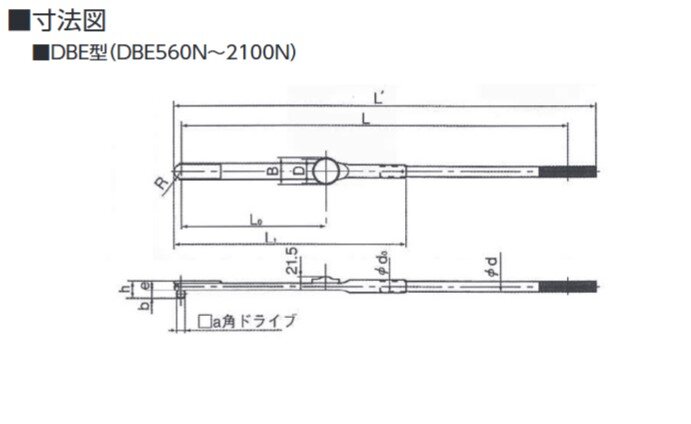

トルクレンチ（DBE型寸法図）

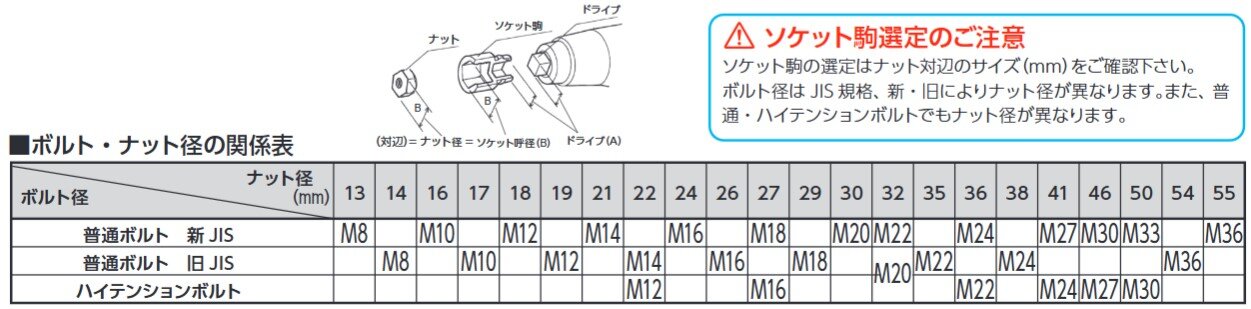

ボルト・ナット径の関係図
ボルト・ナット径の関係図
